Обычный выключатель управляет светом из одного места. Два проходных позволяют управлять одной группой из двух мест. Если точек три или больше, между крайними проходными добавляют один или несколько перекрестных выключателей.
Запомнить просто
Проходные стоят по краям схемы, перекрестные — между ними. Один перекрестный аппарат без пары проходных задачу не решает.
Чем проходной выключатель отличается от обычного
Обычный механизм размыкает или замыкает одну цепь. Проходной не просто включает и выключает: он переключает контакт между двумя направлениями. Благодаря двум согласованным аппаратам состояние света можно изменить с любой стороны коридора, у входа и возле кровати, внизу и наверху лестницы.
Внешне клавиши могут выглядеть одинаково, поэтому ориентироваться только на лицевую часть нельзя. Проверяйте назначение и схему контактов в каталоге.
Для чего нужен перекрестный выключатель
Перекрестный аппарат меняет местами две пары проводников и устанавливается в промежуточной точке. Базовая схема для трех мест управления выглядит так: проходной → перекрестный → проходной. Для четвертой точки между крайними проходными добавляют еще один перекрестный.
Посмотреть доступные решения можно в разделах проходных и перекрестных выключателей.
Где применяются такие схемы
- Коридор: включить свет у одного входа и выключить у другого.
- Лестница: управление на этажах и промежуточной площадке.
- Спальня: включить у двери, выключить у кровати.
- Гостиная: управление общей группой с разных проходов.
- Гараж или длинное помещение: точки у разных ворот и дверей.

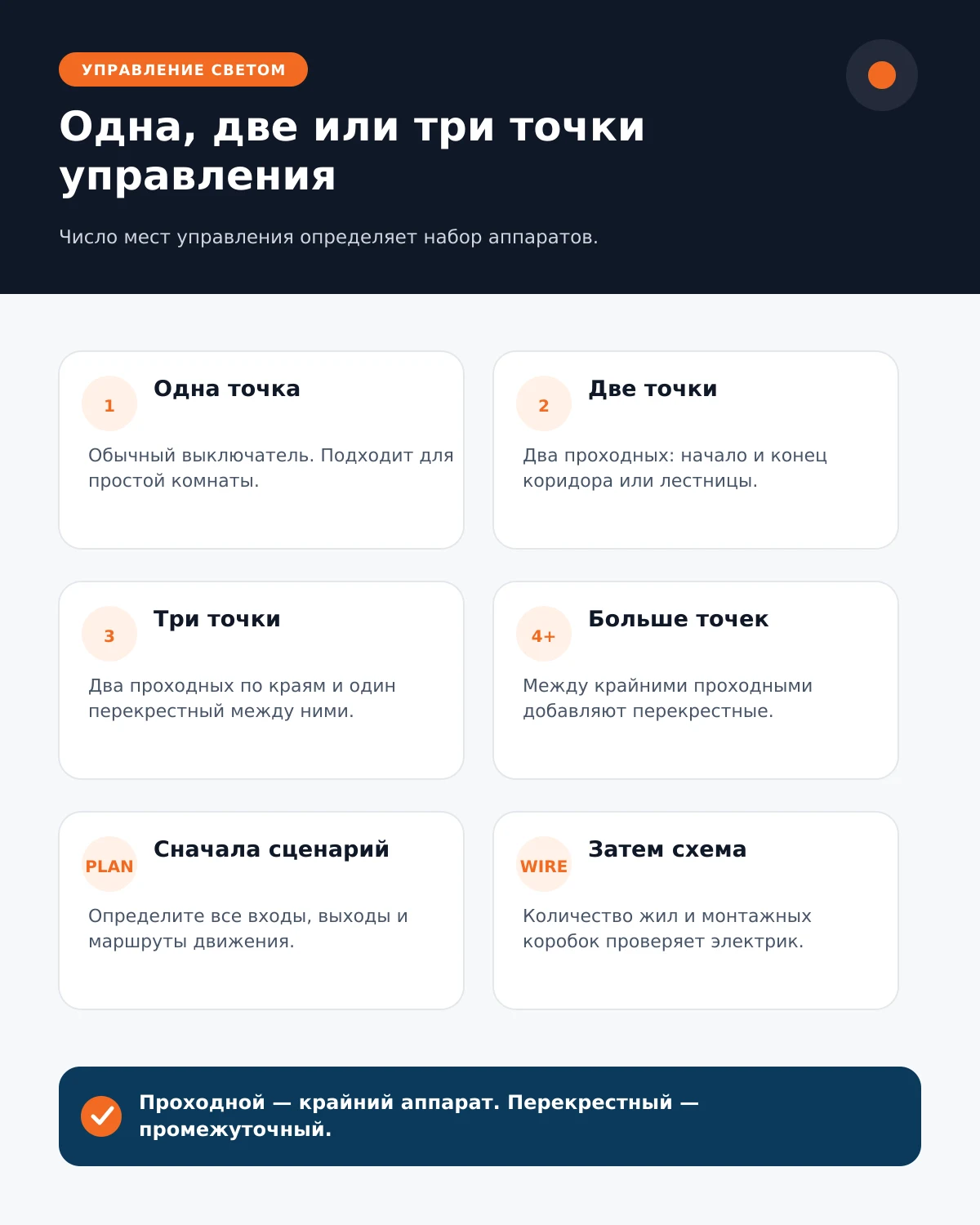

Как выбрать набор по числу точек
| Точек управления | Набор | Пример |
|---|---|---|
| 1 | Обычный выключатель | Кладовая |
| 2 | Два проходных | Коридор |
| 3 | Два проходных + один перекрестный | Лестница с площадкой |
| 4 | Два проходных + два перекрестных | Длинный холл |
Для двух независимых групп существуют двухклавишные проходные и перекрестные решения, но схема и количество проводников усложняются. Не заменяйте проект подбором «по названию».
Что нужно решить до электромонтажа
- Какая группа света управляется.
- Где находятся все точки управления.
- Сколько клавиш нужно в каждой точке.
- Где проходят кабели и размещаются коробки.
- Нужна ли подсветка клавиш.
- Какая серия закрывает весь набор аппаратов.
Если схема не заложена до отделки, простая замена механизма не добавит недостающие проводники. В некоторых проектах проблему решают реле или беспроводные устройства, но это уже другая архитектура и ее тоже нужно проектировать.
Проходной, импульсное реле или умный выключатель
| Решение | Сильная сторона | Ограничение |
|---|---|---|
| Проходная схема | Понятная проводная логика | Нужна правильная кабельная разводка |
| Импульсное реле | Удобно для многих кнопок | Нужна автоматика и место в щите |
| Умные устройства | Сценарии и гибкость | Совместимость, питание, сеть и настройка |
Выбор зависит от стадии ремонта и требований к надежности. Для нового проекта классическая проводная схема часто проще в эксплуатации. Для готового интерьера специалист может предложить альтернативу.
Типичные ошибки
- покупать два обычных выключателя вместо проходных;
- ставить перекрестный на край схемы;
- не учитывать двухклавишную схему;
- считать, что одинаковая клавиша означает одинаковый механизм;
- забывать о числе жил кабеля;
- заказывать рамки до проверки полного набора.
Нужны проходные или перекрестные выключатели?
Пришлите количество групп, точек управления и выбранную серию. Поможем проверить состав механизмов и рамок.
Частые вопросы
Можно ли использовать проходной как обычный?
Некоторые механизмы допускают такое подключение, но покупать более сложный аппарат без необходимости обычно нет смысла. Решение сверяют со схемой производителя.
Сколько перекрестных выключателей можно поставить?
Столько промежуточных точек, сколько предусмотрено проектом и допустимо выбранной системой. По краям остаются два проходных.
Почему свет не имеет фиксированного положения клавиши?
В проходной схеме состояние света зависит от положения нескольких аппаратов, поэтому положение клавиши не всегда означает «включено» или «выключено».
Можно ли сделать управление из трех мест после ремонта?
Иногда — с помощью альтернативной автоматики или беспроводных устройств. Возможность оценивает специалист по существующей проводке.
